Comment mesurer la résistance du micro sans enlever la guitare!

Bonjour; salut!

Commencez ici une série d'articles de ramassage, avec des trucs et astuces pour les mises à jour, décomposez-les en petits articles pour ne pas vous fatiguer.

Aujourd'hui, je vais vous montrer comment mesurer le paramètre principal d'un micro, la soi-disant "résistance DC" des bobines sans avoir à démonter ou ouvrir la guitare. Dans le prochain article, je vais expliquer en détail ce paramètre, son importance et ses limites. Pour le moment, nous vous montrons seulement comment effectuer cette mesure avec précision et simplicité.




De quoi aurai-je besoin pour mesurer les micros?

J'aurai besoin d'un multimètre numérique et d'un petit câble, du type utilisé pour connecter les pédales, comme ceux de la figure ci-dessous.

"Ah, mais je vais devoir acheter un multimètre numérique ?? !!"

Calme-toi! Un multimètre numérique comme celui-ci coûte environ 15,00 R $ de chance au Mercado Livre! C'est vrai, quinze reais, je n'ai pas mal écrit! Et ce sera utile pour le reste de votre vie! Parce que c'est pas cher, ça ne veut pas dire que ce n'est pas nécessaire, au contraire, c'est très précis. Il existe également des multimètres analogiques, à vrai dire, ils sont encore meilleurs que le numérique pour fonctionner avec des micros et il existe également des modèles bon marché, mais contrairement aux modèles numériques analogiques, les bon marché ne sont pas bons, donc je recommande les numériques.

Et le câble, pourquoi un câble pour pédales? Parce que lorsque nous mesurons la résistance des micros à travers le câble, nous mesurons également la résistance du câble, mais cette valeur est si petite qu'elle peut être négligée, que dans les câbles de qualité, bien sûr, nous voulons le plus petit câble possible en raison de sa résistance. il sera plus petit et affectera moins les mesures.

Un multimètre est utilisé pour mesurer diverses quantités électriques, telles que la tension, le courant et la résistance. L'unité de mesure de la résistance est ohms, donc quand nous entendons qu'un micro a 7k ohms ou juste 7k, comme c'est plus courant, cela signifie qu'il a une résistance de 7,000 ohms.

Je ne vais pas enseigner ici comment utiliser le multimètre, il y a de bons tutoriels et vidéos qui enseignent cela, alors regardons comment mesurer.

Comment mesurer

Procédez comme suit:

1) Sélectionnez la clé de guitare correspondant au micro que vous souhaitez mesurer.

2) Tournez le bouton de volume au maximum (la tonalité n'affecte pas la mesure en raison du condensateur, alors).

3) placez le multimètre sur la bonne échelle pour mesurer la résistance, un capteur a une résistance de l'ordre de 10k ohm ou 15k ohm, donc l'échelle 20k est un bon choix pour la mesure, si vous choisissez une échelle plus petite, disons 2k, il ne le fera pas, il peut mesurer, si vous choisissez l'un des 200k, il fera la mesure mais il sera moins précis que 20k, en règle générale, estimez l'ordre de grandeur plus ou moins et sélectionnez l'échelle la plus proche, toujours plus élevée.

4) Insérez le câble dans la prise de guitare

5) mesurer la résistance aux extrémités du câble (si la pointe rouge ou noire est inversée aux terminaisons de la prise car la résistance n'a pas de polarité)

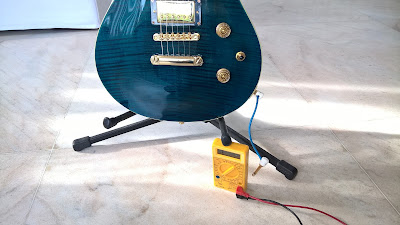

Comme la procédure ci-dessus, j'ai fait les mesures suivantes:

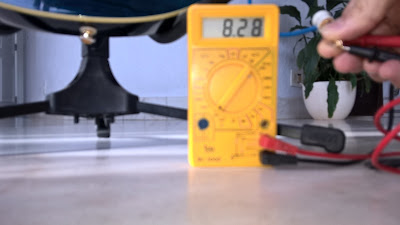

Pour le micro bras: 8,28 k ohm

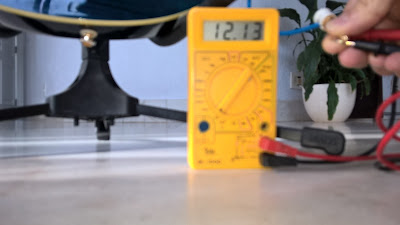

Pour les micros chevalet: 12,13 k ohm

Eh bien, nous pourrions nous arrêter ici car ces valeurs sont déjà très proches des valeurs réelles des résistances de lecture. Il se trouve que ce que nous mesurons réellement est la résistance du capteur en parallèle avec le potentiomètre de volume. Heureusement, la résistance du potentiomètre de volume est beaucoup plus élevée que la résistance du micro et aura peu d'effet sur les mesures, mais nous pouvons toujours appliquer une formule de correction. Nous savons que le potentiomètre de volume est réglé sur 250k ohms pour les guitares à micro simple et 500k ohms pour les guitares humbucker. Ce n'est pas toujours le cas, mais dans la plupart des cas, c'est la vérité.

Or la physique nous apprend que la résistance équivalente de deux composants en parallèle (notre cas) est le produit de résistances divisées par leur somme. Par conséquent, la résistance équivalente (ce que nous montre la mesure de l'appareil) est égale au produit des résistances de lecture et à celui du potentiomètre divisé par leur somme. La formule serait alors: R équivalent = (capteur R x potentiomètre R) / (capteur R + potentiomètre R).

En appliquant une algèbre, nous avons la formule finale pour corriger nos mesures:

Capteur R = (potentiomètre R mesuré x) / (potentiomètre R – Mesuré R)

Sur la guitare ci-dessus, le potentiomètre de volume est de 500 kohms.

Les mesures correctes seraient comme ceci:

Micro bras: = (8,28 x 500) / (500 – 8,28) = 8,41 k ohm

Micro chevalet: = (12,13 x 500) / (500 – 12,13) ​​= 12,43 k ohm

Comme vous pouvez le voir, les valeurs mesurées sont très proches de celles obtenues avec la formule de correction, mais il existe encore des différences.

Les autres choses qui pourraient affecter la façon dont la résistance du câble, le commutateur, la prise, etc. Ils peuvent être négligés sont très petits.

Nous avons donc appris à le faire sans avoir à démonter la guitare!

Oncle Mad est la science!

Abac à tous!
